產品分類
| 使用環境 (Environmental conditions) | —20℃～50℃ |
| 磁鋼材料( Magnet material) | 燒結釹鐵(Sintered NdfeB) |
| 極數/相數(Number of poles/phase) | 4/3 |
| 絕緣等級（Insulation class） | Class B |
| 絕緣電阻（Insulation resistance） | 100MΩmin 500VDC |
| 型號（Model） | 80BL100S-430-2 | 80BL100S-445-2 | 80BL110S-430-2 | 80BL110S-445-2 | 80BL115S-630-2 | 80BL130S-630-2 | 80BL130S-615-2 | |
| 極數（Number of Phases） | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 電壓( voltage) | DCV | 48 | 48 | 48 | 48 | 310 | 310 | 310 |
| 額定轉速(Rated speed) | rpm | 3000 | 4500 | 3000 | 4500 | 3000 | 3000 | 1500 |
| 額定轉矩(Rated torque) | N.m | 1.27 | 0.85 | 1.6 | 1.06 | 1.75 | 2.38 | 3.5 |
| 額定電流(Rated current) | Amps. | 11 | 11 | 14 | 13.5 | 2.3 | 3.2 | 2.4 |
| 額定功率(Rated power) | Watt. | 400 | 400 | 500 | 500 | 550 | 750 | 550 |
| 峰值轉距（Max torque） | N.m | 3.81 | 2.55 | 4.8 | 3.18 | 5.25 | 7.14 | 10.5 |
| 轉矩常數(Torque constant) | N.m/Amps | 0.115 | 0.077 | 0.114 | 0.078 | 0.76 | 0.74 | 1.45 |
| 反電勢常數(Back EMF) | V/Krpm | 8.4 | 5.6 | 8.4 | 5.6 | 55 | 55 | 95 |
| 轉子慣量(Rotor inertia) | kg.mm2 | 53 | 53 | 66 | 66 | 73 | 99 | 99 |

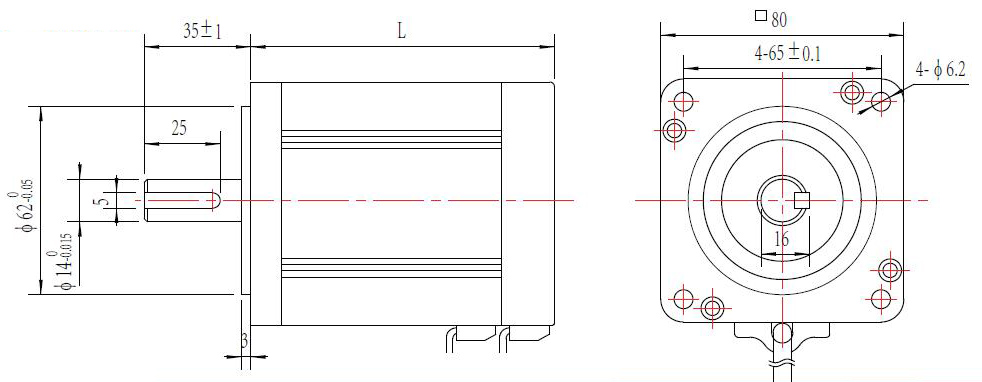

| 機身長L | mm | 100 | 100 | 110 | 110 | 110 | 130 | 130 |
| 重量(Weight) | Kg | 2.1 | 2.1 | 2.6 | 2.6 | 2.7 | 3.3 | 3.3 |
| 電機相線(粗) Phase Line | 霍爾電源(細) Hall Pw. | 霍爾信號(細) Hall signal | |||||
| U | V | W | H+ (Vcc) | H- (Gnd) | Hu | Hv | Hw |
| 黃(YEL) | 綠(GRN) | 藍(BLU) | 紅(RED) | 黑(BLK) | 黃(YEL) | 綠(GRN) | 藍(BLU) |
