57BLY系列1

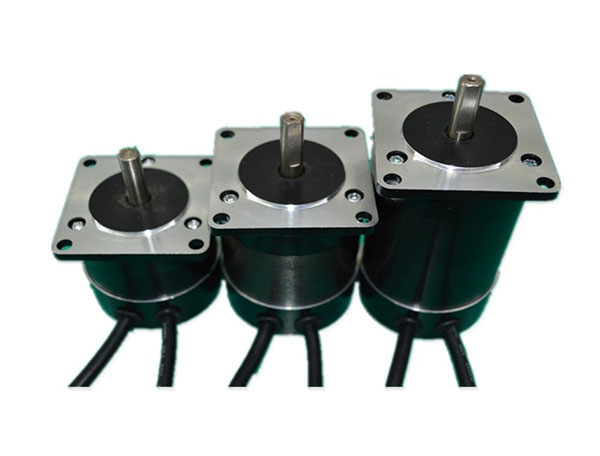

57mm-1系列永磁直流無刷電動機
57mm-1系列永磁直流無刷電動機
57mm Brushless Dc Motor
使用環境 (Environmental conditions) —20℃～50℃
磁鋼材料( Magnet material) 粘結釹鐵硼(Bonder NdfeB)
極數/相數(Number of poles/phase) 4/3
絕緣等級（Insulation class） Class B
絕緣電阻（Insulation resistance） 100MΩmin 500VDC

技術參數(Electrical Specifications):
型號（Model） 57BLY55-230-1 57BLY75-230-1 57BLY95-230-1 57BLY115-230-1
極數（Number of Phases） 4
電壓( voltage) VDC 24
額定轉速(Rated speed) rpm 3000
額定轉矩(Rated torque) N.m 0.11 0.22 0.33 0.44
額定電流(Rated current) Amps. 2.4 4.8 6.6 8.6
額定功率(Rated power) Watt. 35 70 105 140
峰值轉距（Max torque） N.m 0.33 0.66 0.99 1.32
轉矩常數(Torque constant) N.m/Amps. 0.06 0.06 0.063 0.063
反電勢常數(Back EMF) V/Krpm 4.22 4.27 4.27 4.29
轉子慣量(Rotor inertia) kg.mm2 7.5 11.9 17.4 23
機身長L mm 55 75 95 115
重量(Weight) Kg 0.44 0.75 1 1.25
*以上僅為代表性產品，派生產品可根據客戶要求制作電氣參數、機械尺寸等！

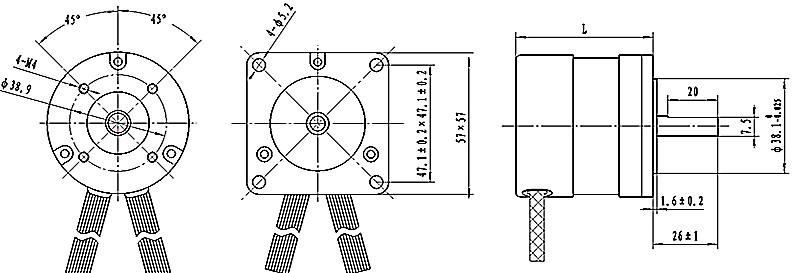

Dimensions(外形圖):unit=mm



Wiring Diagram(接線圖定義)

電機相線(粗) Phase Line 霍爾電源(細) Hall Pw. 霍爾信號(細) Hall signal
U V W H+ (Vcc) H- (Gnd) Hu Hv Hw
黃(YEL) 綠(GRN) 藍(BLU) 紅(RED) 黑(BLK) 黃(YEL) 綠(GRN) 藍(BLU)
