| 使用環境 (Environmental conditions) | —20℃～50℃ |
| 磁鋼材料( Magnet material) | 燒結釹鐵(Sintered NdfeB) |
| 極數/相數(Number of poles/phase) | 8/3 |
| 絕緣等級（Insulation class） | Class B |
| 絕緣電阻（Insulation resistance） | 100MΩmin 500VDC |
| 型號（Model） | 42BL50S-230-3 | 42BL69S-230-3 | 42BL89S-230-3 | |
| 極數（Number of Phases） | 8 | |||
| 電壓( voltage) | VDC | 24 | ||
| 額定轉速(Rated speed) | rpm | 3000 | ||
| 額定轉矩(Rated torque) | N.m | 0.1 | 0.2 | 0.3 |
| 額定電流(Rated current) | Amps. | 1.8 | 3.4 | 5.2 |
| 額定功率(Rated power) | Watt. | 32 | 63 | 95 |
| 峰值轉距（Max torque） | N.m | 0.3 | 0.6 | 0.9 |
| 轉矩常數(Torque constant) | N.m/Amps. | 0.035 | 0.041 | 0.042 |
| 反電勢常數(Back EMF) | V/Krpm | 4.2 | 4.2 | 4.3 |
| 轉子慣量(Rotor inertia) | kg.mm2 | 2.9 | 5.9 | 8.9 |

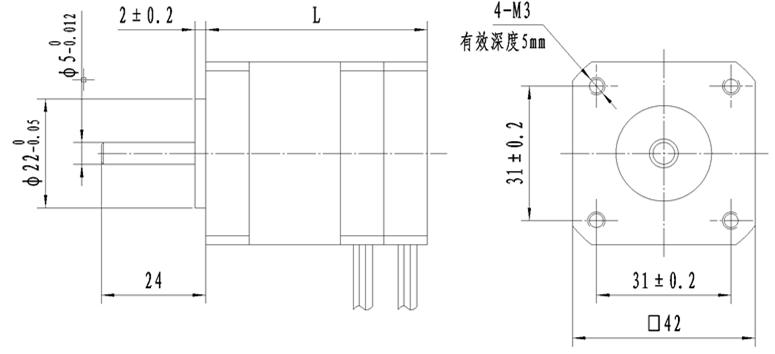

| 機身長L | mm | 50 | 69 | 89 |
| 重量(Weight) | Kg | 0.35 | 0.55 | 0.75 |
| 電機相線(粗) Phase Line | 霍爾電源(細) Hall Pw. | 霍爾信號(細) Hall signal | |||||
| U | V | W | H+ (Vcc) | H- (Gnd) | Hu | Hv | Hw |
| 黃(YEL) | 綠(GRN) | 藍(BLU) | 紅(RED) | 黑(BLK) | 黃(YEL) | 綠(GRN) | 藍(BLU) |
